433 MHz HF-Fernbedienungen Sender und Empfänger

Germa 433 MHz HF-Fernbedienungen Sender und MHz HF-Relais Empfänger Schalter Modul drahtlose 4-Kanal-Ausgangssteuerung Schalter

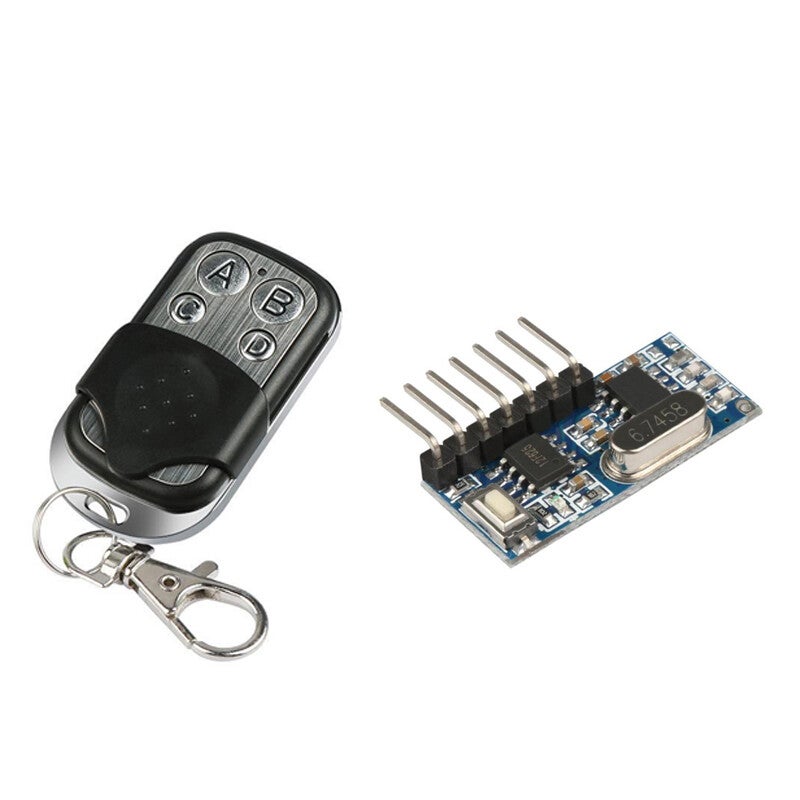

Dieses Produkt enthielt zwei kleine Geräte, darunter einen Fernbedienung sender und ein Fernbedienungsrelais-Empfänger modul, bei dem es sich um ein komplettes Sende-und Empfangs fernbedienung system handelt. Und kommt mit ultra-starke Funktion und bringen Sie viel Komfort in Ihrem täglichen Leben. Es unterstützt aus der Ferne und steuert drahtlos Ihr Garagentor, elektronische Tore, Elektro geräte und andere Telebefehls geräte innerhalb von 50m (freier Raum). Bringen Sie brandneue Erfahrung der Fernbedienung, können Sie es nicht verpassen.

Eigenschaften:

* Der Sender unterstützt Lerncode (1527) gemeinsamen Chip, wie pt1527, ev1527, etc. kompatibel mit den meisten 1527 Fernbedienung Relais Empfänger Panel. * Stabile Schaltung, hohe genaue und hochwirksame, Individuation und Human isierung Design, bringen Sie viel bequem. * Nimmt importierte Hochfrequenz triode an und besitzt 10mw Sende leistung. * Einfach zu bedienen: einfach zu installieren und zu verwenden, mit dem 4-Kanal-Fernbedienungssystem können Sie die Kontrolle über Ihre Geräte, Ihr Auto und Ihr Zuhause oder Ihre Garage übernehmen. * Weit verbreitet: perfekt geeignet für die Steuerung von elektrisch betriebenen Tor, einziehbare Tür, Garagentor, elektrische Vorhang Automobil, Motorrad und andere Telecommand-Ausrüstungen.

Technische Daten des Senders:

Modellnummer: KT01-4. Material: Metall und PVC. Produkt typ: Lerncode (1527) Fernbedienung Schlüssel anhänger. HF-Frequenz: 433 mhz. Kanal unterstützt: vier Kanal. Codierung styp: Lerncode (1527). Modulation system: fragen. Betriebs spannung: DC 12V. Betriebs strom: <25ma. Sende leistung: + 13dbm. Frequenz Windage: 0,2 mhz oder-0,2 mhz. Übertragungs abstand: 50m (freier Raum). Farbe: schwarz. Packung größe: 5,5*3,0*1,0 cm/2,16*1,18*0,39 oz. Paket gewicht: 30g/1,05 oz.

Hinweis:

Dieser ist nicht für Klon!Es wird für die Verknüpfung des Empfängers verwendet.
1. Diese Fernbedienung unterstützt nur den Lerncode (1527) des Empfängers
2. diese Fernbedienung kann nicht programmiert werden.
3. es wird nicht funktionieren, wenn Sie nur den Sender haben. Es ist Teile des Fernbedienung systems, es muss mit dem Fernbedienungsrelais-Empfänger modul arbeiten, um eine Steuerung zu erreichen.

Technische Daten des Empfängers:

Modellnummer: RX480E-4.
Betriebs spannung: DC 3.3 ~ 5V.
Ruhestrom: ≤ 5ma.
Empfänger empfindlichkeit:-108db.
Frequenzband: ± 0,2 mhz.
Betriebs temperatur: -25 ~ 75.
Arbeits frequenz: 433mhz (andere können angepasst werden).
Kompatible Sender Codierung Typ: ev1527.
Arbeits modus: Punkt bewegung, Selbst hemmung, Verriegelung.
Der Ausgang: 4 Kanal cmos Pegel Signal entsprechend der Fernbedienung abcd 4 Tasten.

Spezifikationen

Arbeits temperatur: -25 ~ 75c

Frequenzband:-0,2 mhz

Empfangs distanz: 20-100m (offener Raum)

Empfangen Empfindlichkeit:-108db

Arbeits frequenz: 433mhz (andere können angepasst werden)

Ruhestrom: <= 5ma

Arbeits spannung: dc3.3 ~ 5v

Funktion

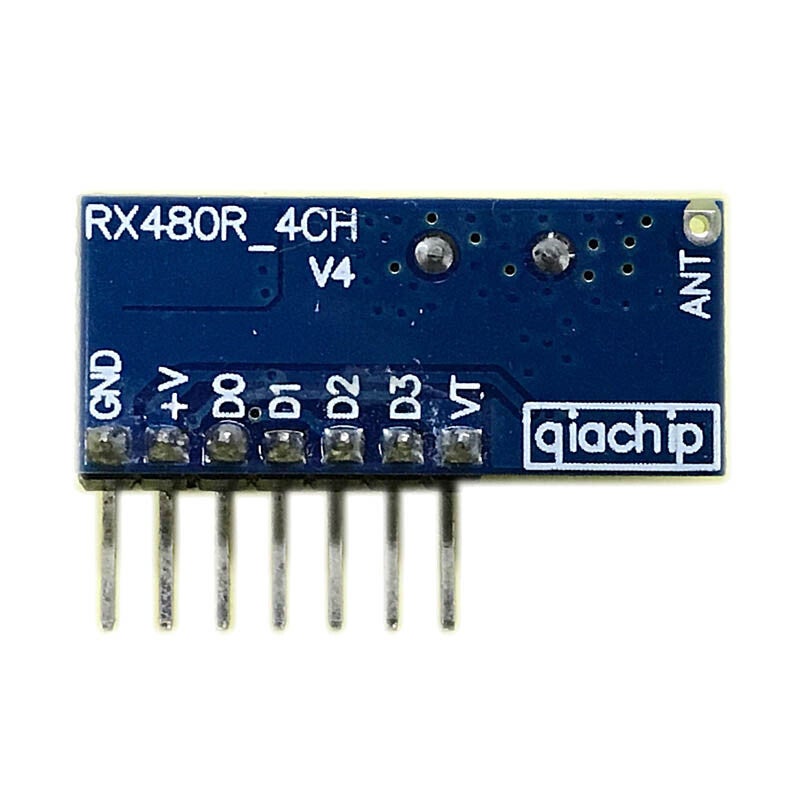

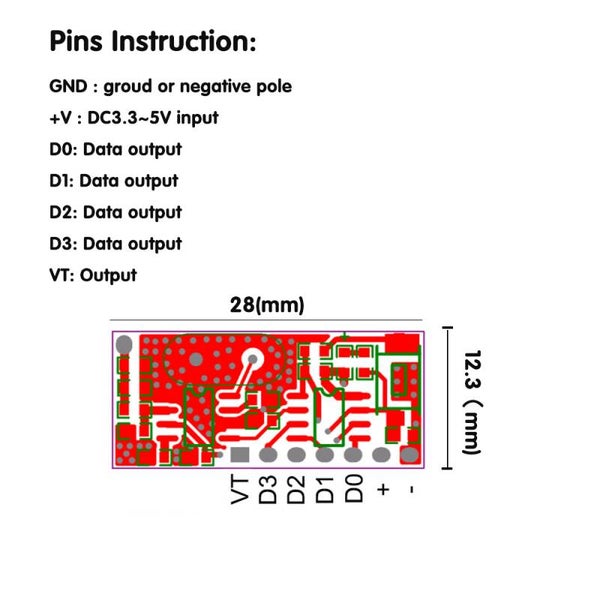

Pin-Out-Anweisungen:

Gnd: groud oder negativer Pol

+ V: dc3.3 ~ 5v Eingang

D0: Daten ausgabe

D1: Daten ausgabe

D2: Daten ausgabe

D3: Daten ausgabe

Vt: Ausgabe

Arbeits modus:Punkt bewegung, selbst hemmend, ineinandergreifendDer Ausgang: 4 Kanal cmosPegel signalEntsprechend der Fernbedienung abcd 4 Tasten.

Wie man programmiert:

1. vorhandene Daten löschen:Drücken Sie die Lern taste 8 Mal. Antwort: LED blinkt 7 mal.

2. Remote-Code lernen:Drücken Sie die Lern taste einmal, zweimal oder dreimal (siehe unten).LED schaltet sich ein:Lern modus ist aktiv. Drücken Sie eine beliebige Taste der Fernbedienung.LED-Anzeige blinkt dreimal:Lernen erfolgreich abgeschlossen.

3. Test:Nach der obigen Operation kann die Empfänger platine durch die Fernbedienung gesteuert werden.Mehr Sender mit unterschied lichen Ids können ab Schritt 2 zusätzlich erlernt und gespeichert werden.Eine Mischung verschiedener Modi ist möglich.Tasten nutzung (setzt Modus und startet Pairing-Prozess):

Einmal drücken:Inching-Modus (momentaner Modus)

Drücken Sie zweimal:Self-Lock-Modus (Toggle-Modus der 4 Kanäle)

Dreimal drücken:Interlocked-Modus (ausgewählter Kanal aktiv und gelöscht werden, wenn ein anderer Kanal aktiv wird)
